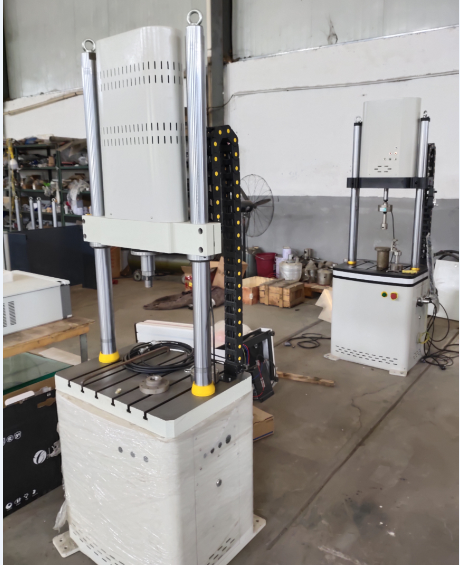

電子式動靜態拉扭復合疲勞試驗機

產品簡介：電子式動靜態拉扭復合疲勞試驗機主要由一臺主機、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。

電子式動靜態拉扭復合疲勞試驗機產品特點：

主機：（輔助實驗夾具以客戶要求為準）

主機為雙立柱框架式結構， 伺服直線作動器下置于主機框架上部。夾頭分別安裝在橫梁和作動器活塞桿頂端。主機橫梁調整采用電動絲杠升降，傳動單元隱藏在橫梁內部，外觀整潔，主機下部工作臺為分體式，不需要刻意拆掉，整機防止在客戶Z定的臺面上。手動夾緊、彈性松開式結構，保證試驗過程中橫梁穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動。立柱外表面采用電鍍硬鉻處理，可有效增加立柱抗磨損能力，提高防腐蝕能力，同時增加主機外形的美觀程度。

試驗機主機具有結構緊湊、橫梁升降自如、機架剛度高、試件夾持可靠、對中性好、裝夾方便等特點，并可配備各種夾具和環境試驗裝置以擴展試驗功能。

作動器：

2.1伺服直線作動器是試驗機的核心部件，試驗機通過作動器輸出試驗力。采用自有技術自行設計制造，作動器內置在主機上部，由作動器主體、伺服電機，伺服驅動器和傳感器組成。

2．2、伺服直線作動器振幅極限位置設計緩沖區，避免運行失控產生損傷。

2．3、伺服直線作動器位移傳感器內置于活塞桿內采用美國Schaevitz公司LVDT位移傳感器，運動靈活不受外來干擾，活塞桿采用超精加工，表面鍍絡拋光達R_α0.4u。

2．4、負荷傳感器與夾頭接螺桿處、推桿桿與夾頭處設計有專用消除間隙裝置，進一步提高動態響應性能。

3、全數字單通道伺服控制器：

3．1、控制通道數量：1個，包括試驗力和試驗位移、試驗變形三個閉環控制回路，具有控制模式無擾平滑切換功能。Z高閉環控制數據刷新頻率為6kHz；控制器A/D、D/A分辨率為16位；信號發生頻率范圍：0.001Hz～50Hz；信號發生器波形：正弦波、三角波、方波、鋸齒波等；兩級伺服閥驅動單元用于驅動伺服閥；遠程液壓泵站控制功能用于遠程控制液壓泵站；控制器具有極限參數設置功能，具有完備的保護功能。除具有過載（110﹪）保護、二級過流保護外，還具有任意設置的動負荷上下限保護、靜負荷上下限保護、頻率保護等。

3．3、控制器技術參數：

3.3.1全數字通用信號調理單元：試驗力、位移、變形三個閉環控制回路。具有控制模式無擾平滑切換功能。

3.3.2Z高閉環控制數據刷新頻率為6kHz。

3.3.3控制器A/D、D/A分辨率為16位。

3.3.4信號發生頻率范圍：0.01Hz～1kHz。

3.3.5信號發生器波形：正弦波、三角波、方波、程序波。

3.3.6控制精度：靜態控制精度為0.3％FS，動態控制精度典型值為0.5％FS。

3.3.7兩級伺服閥驅動單元。

3.3.8遠程液壓泵站控制功能。

3.3.9計數器容量：10⁸。

3.3.10其它必要的I/O輸入輸出單元：四個模擬輸入、四個模擬輸出接口；四個數字輸入、四個數字輸出接口（選配）。

3.3.11極限參數設置功能。

電子式動靜態拉扭復合疲勞試驗機技術指標：

3.1 Z大靜態試驗力：±20kN，全程不分檔，在1-100.%范圍內，示值精度20%起±1%。

3.2 Z大動態試驗力：±20kN，幅值波動度不大于±2%FS，（滿足《JB/T9397-2002 拉壓疲勞試驗機 技術條件》）。

3.3 作動器振幅：±50mm，示值精度20%起±0.5%FS。

3.4 頻率范圍：0.01—15Hz。

3.5幅頻特性：（取決于系統流量）

3.6 Z大速度：250mm/s。

3.7 控制器類型：單通道，位移和力兩路閉環通道。

3.8 主要試驗波形：正弦波、三角波、矩形波、斜波等。

3.9 試驗空間：高度750mm，試驗寬度420mm。

3.10 主機剛度：2.5×10⁸ N/m。

3.11圓試樣夾持范圍：φ5—φ15mm。

3.12 主機重量：650kg

3.13整機功率：5kw

電子式動靜態拉扭復合疲勞試驗機系統配置清單：
